miércoles, 26 de noviembre de 2008

Inecuaciones...

Bueno algunas de las cosas q probablemente nos haga graficar Turano el año que viene...
[Tocar para ver entero y grande]




Omg....



Encontrar el punto de union FTW:



Wallpaper (?):

jueves, 20 de noviembre de 2008

Aproximación cuadrática de Sin(x)



Para algunas aplicaciones en las que se necesite calcular muchos senos y cosenos por segundo (Juegos, etc) calcularlo es algo muy complicado. Por lo tanto hoy les traigo una aproximación cuadrática para medio período. La funcion es:

y = -0.405282839*(x)*(x-3.1416)

Esto permite acelerar muchisimo nuestras aplicaciones que usen operaciones trigonométricas. El problema es que hay que acordarse de tratar los angulos negativos y >PI.

Código en c++ adaptable a otros lenguajes:

double sin(double rad){
if(rad<0) return -sin(-rad);
if(rad>2*3.1416) return sin(rad%2*3.1416);
if(rad>3.1416) return -(-0.405282839*rad*(rad-3.1416));
return -0.405282839*rad*(rad-3.1416);
}

miércoles, 19 de noviembre de 2008

OWNED


El que compró estos capacitores se quiere matar xD

lunes, 17 de noviembre de 2008

Proxima Actualización

Como saben estoy planeando mejorar el sitio. Algunas mejoras serán las siguientes:

  • Cambio de servidor (no más blogger) a uno gratuito (está funcionando)
  • Cambio de diseño, posiblemente con algun boton para cambiar de estilo si no te gusta el actual.
  • Formulario para participar en el sitio.
  • Mejores estadísticas, al estilo de google analytics
  • Posibilidad de subir archivos, videos e imágenes al servidor y no a uno externo.
  • Cuatro secciones nuevas:
    • Novedades, donde cada uno puede postear noticias del mundo exterior o de proyectos personales
    • Páginas y enlaces, donde será posible postear enlaces con máximo de un párrafo de descripción
    • Artículos / Tutoriales, donde cada uno puede postear artículos medianamente largos, escritos por el mismo.
    • Herramientas: Calculadora de código de resistencias, calculadora de resistencia para led(s), calculadora de valor de capacitores, etc.
Si desean hacer una corrección o agregar algo que les parece oportuno, no duden en escribir en los comentarios.

viernes, 14 de noviembre de 2008

Medir tensión de red utilizando un tester

Para Tavo que lo mira por TV y dice que no se puede enchufar un tester a la pared (220V eficaces).

Pueden ver mi video en proyectosflasheros.com.ar , de paso hago que google nos indexe :P

Tavo, por favor NO lo borres.

domingo, 9 de noviembre de 2008

Guitarra para Frets on Fire 2 (Clon de Guitar Hero para PC)

Otra forma de hacer los botones para los dedos sería con una serie de botones como los de las calculadoras o controles remotos. Estos usan un plastico que se dobla y en la parte inferior tienen un material conductor.

Pueden ver mas acerca de esta tecnologia en http://en.wikipedia.org/wiki/Membrane_switch

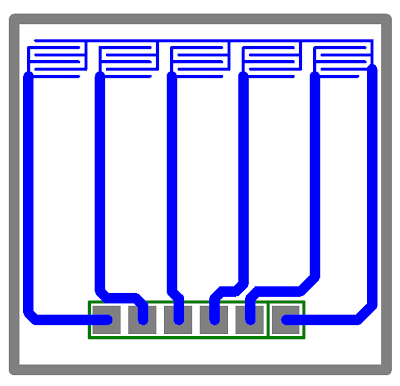

Si quieren hacer su guitarra así pueden usar este impreso hecho en 10 min. en protel.

jueves, 6 de noviembre de 2008

99 Bricks: Tetris y Leyes de la gravedad

Decidí empezar a postear cosas que no tengan que ver con la electrónica. Espero que me entiendan y puedan postear otras cosas también.



En 99 Bricks el objetivo es hacer una torre lo más alta posible usando las mismas piezas que se usan en el tetris. Facil? No lo es, ahora las piezas se pueden mover, rotar y caer, destruir tu construccion, desvalancearla, etc.

Lo pueden jugar en 99 Bricks - Kongregate.

Superando la barra de los 100 posts!

Felicitaciones chicos! Superaron los 100 posts! Son todos unos viciados :)

Agradezco a Gonza y a Empe por haber hecho esto posible, a Manuel no porque no postea nunca el wacho.

Por otro lado, borre dos posts de Gonzalo que tenían Links raros (Supongo que fue apropósito ¬¬).

miércoles, 5 de noviembre de 2008

MEGA POST 2.0 TOPS DE COMPONENTES (2) (Capasitores)

Hoy en tipos de componentes el capasitor:

Este componente sirve para almacenar cargas y largarlas , segun cual sea, sera diferente la carga y la descarga. Se usa para limitar la corriente continua y para "suavizar la alterna".


Capasitor lineal no polarizado:

La caracteristica de este capasitor, es que no importa como se coloque, cumplirá siempre la misma funcion
la forma de calcular su capacidad es  C =    Q
       -----
   V
Siendo C la capasidad que se mide en Faradios,  Q que es la cantidad de cargas que puede almacenar, en coulombs y V que es la tención que se mide en volts.

la función de la carga del capacitor (para la prueba de mañana) es: Vc(T)= V.(1-e^-t/T)

Y la de  la descarga es: Vc(T)=Vo.e^-t/T

T= tau, supuestamente luego de que el tiempo sea igual a 5.taw/u estara a un 99.7% de cargado o descargado.

Nota: todas estas caracteristicas las cumplen la mayoria de los capacitores.

Capacitor a masa:


Este es un capacitor que esta polarizado perola pata que en la figura se muestra como una curva, siempre va conectada a masa. cumple la misma función que los otros.

Capacitor VARIABLE (para atzequia que lo mira por tv).

Este capacitor es variable pero es mas bien como una resistencia variable este se usa para las radios, para variar la frecuencia.




Capacitor ajustable:

Este capasitor puede variar segun lo quiera uno, es lo mismo que el potenciometro pero lo que varia es la capacidad. tambien llamado trimmers, y se ajustan una sola vez


Capacitor polarizado sensible a la luz:

Este capacitor esta polarizado, significa que hay una sola forma de ponerlo, hay una pata que va al positivo y otra que va al negativo, si se coloca al revez explota, es una prueba interesante, pero no sirve para nada. y la otra caracteristica que tiene este componente, es que es sensible a la temperatura, quiere decir que varia su capacidad segun la temperatura (seguramente tiene un material semiconductor).

Capacitor polarizado sensible a la tencion:

es igual al anterior, pero en vez de variar por la temperatura, varia por la tencion que se le aplica.







La verdad es que hay como 15 tipos y no tengo ganas de explicar cada uno, aca dejo una pagina muy sarpada que tiene todos los componentes que se epuedan imaginar, en imagenes





Proyecto de digitales

hice el semaforo "inteligente" en el crocodile y se nota mucho mas la dispocición de las patas


para descargar: ACÁ

El corazon de Tavo

Por fin, luego de haber sufrido tanto terminamos el estetoscopio!! Bueno por lo menos eso parece. y para festejar, acá les dejo la medición que hicimos con el corazon de Tavo.

oviamente como estabamos usando un electret sin una capsulita ni nada para que se valla el ruido salio con esas deformaciones a la derecha pero igualmente funciona!!

lunes, 3 de noviembre de 2008

PCB programador de pics

Siguiendo con mi vicio (?) de diseñar placas pcb hoy les traigo el mini programador de pics.



J1 es un conector para puerto serie de 9 pines, R2 y R3 son resistencias de 4,7K o 5K a 1/4 o 1/8 W, D1 es un diodo rectificador común (100mA y 50V está bien), R1 es una resistencia de 10K, U2 es el zócalo para el pic, C1 es un capacitor electrolítico de 100uF a 5.1 o 6 volt, U1 es un 78L05.

domingo, 2 de noviembre de 2008

Un libro interesante

es un libro de electronica basica que explica muy bien el funcionamiento de los componentes

La velocidad de la electricidad

Lo más probable es que alguno de ustedes diga que la corriente eléctrica fluye muy rápido, incluso a la velocidad de la luz. Esto es imposible a simple vista porque los electrones no son fotones, lo electrones tienen masa y viajan muchisimo más lento que 0.3 metros por nano segundo (velocidad de la luz).

Suponiendo que estamos en usa y prendemos una lámpara de 100W, 100V a 1 Ampere, según la fórmula la corriente se mueve a unos 8 cm por hora. Sí, no me equivoqué. Sin embargo cuando uno enciende una lámpara que esté conectada via 8 metros de cable (para poner un número), uno no tiene que esperar 100 horas hasta que se prenda.

Esto es porque los metales están llenos de electrones, si un electrón se empuja de un lado (a 8 cm por hora), el electrón del final se mueve al instante. Por lo tanto la energía eléctrica fluye muy rapidamente, aunque la corriente eléctrica se desplace muy lentamente.

Lá fórmula que dice la velocidad es


I
Velocidad = ---------
S * ρ


Donde I es la corriente que circula por el conductor, s es la sección del cable y rho es la resistividad del material.

sábado, 1 de noviembre de 2008

Un I Phone por dentro


Un tipo que estaba re loco se compro un I Phone para desarmarlo
